El protocolo Modbus es un estándar de comunicación industrial que permite intercambiar datos entre dispositivos electrónicos como sensores, controladores PLC, medidores y sistemas de supervisión. Creado originalmente para entornos de automatización, destaca por su estructura sencilla, compatibilidad y facilidad de implementación. Su funcionamiento se basa en solicitudes y respuestas entre un dispositivo cliente y uno o varios servidores, mediante conexiones seriales o redes Ethernet. Gracias a esta dinámica, Modbus facilita la lectura y escritura de registros, el monitoreo de variables y la integración de equipos industriales dentro de un mismo sistema de control automatizado eficiente.
¿Qué es el protocolo Modbus?
El protocolo Modbus es un estándar de comunicación utilizado para intercambiar información entre dispositivos de automatización y control industrial. Permite que equipos como PLC, sensores, medidores, variadores de frecuencia y sistemas de supervisión compartan datos dentro de una misma red.
Fue desarrollado por Modicon en 1979 y se caracteriza por su estructura sencilla y amplia compatibilidad. Mediante Modbus, un dispositivo puede solicitar datos y otro responder con información sobre temperatura, presión, velocidad, consumo eléctrico o estado de una máquina. Puede funcionar mediante conexiones seriales, como RS-232 y RS-485, o redes Ethernet.
Tal vez te interese leer: Factor de potencia: qué es, cómo se calcula y cómo mejorarlo

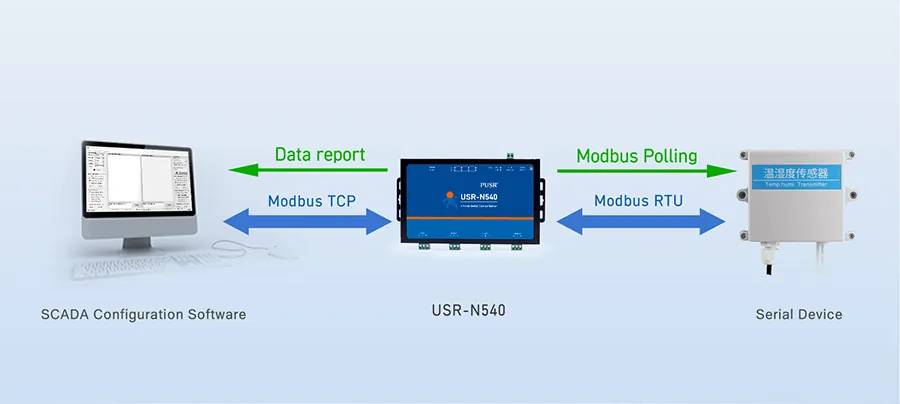

¿Para qué sirve el protocolo Modbus?
El protocolo Modbus sirve para intercambiar datos entre equipos de automatización industrial dentro de una misma red. Permite supervisar variables como temperatura, presión, velocidad, nivel, caudal o consumo eléctrico, además de consultar el estado de máquinas y procesos en tiempo real.
También se utiliza para enviar instrucciones, activar o desactivar dispositivos y modificar parámetros de funcionamiento. Gracias a su compatibilidad, facilita la integración de PLC, sensores, medidores, variadores de frecuencia y sistemas SCADA, incluso cuando pertenecen a distintos fabricantes. De esta manera, centraliza el monitoreo y mejora el control de las operaciones industriales.
¿Cómo funciona el protocolo Modbus?
El protocolo Modbus funciona mediante el intercambio de solicitudes y respuestas entre dispositivos conectados a una misma red. Un equipo cliente, generalmente un PLC, sistema SCADA o computadora, envía una consulta a un servidor, como un sensor, medidor o variador de frecuencia. Este procesa la petición y devuelve los datos solicitados o confirma la acción realizada.
La información se organiza en bobinas y registros que permiten leer estados, consultar valores o modificar parámetros. Cada mensaje incluye la dirección del dispositivo, un código de función, los datos y un mecanismo de verificación de errores. La comunicación puede realizarse mediante redes seriales con Modbus RTU o ASCII, así como por Ethernet con Modbus TCP.
¿Qué dispositivos pueden comunicarse mediante Modbus?
Modbus permite la comunicación entre numerosos equipos utilizados en automatización y control industrial. Entre los dispositivos compatibles se encuentran:
- Controladores lógicos programables (PLC).
- Sensores de temperatura, presión, nivel y caudal.
- Medidores de energía y analizadores de redes eléctricas.
- Variadores de frecuencia y arrancadores suaves.
- Interfaces HMI y sistemas SCADA.
- Computadoras industriales y gateways de comunicación.
- Controladores de motores y equipos de protección eléctrica.
- Sistemas de climatización, bombeo y gestión de edificios.
Para comunicarse correctamente, los equipos deben utilizar la misma variante de Modbus, compartir los parámetros de red y contar con una configuración compatible de direcciones, registros y códigos de función.
¿Cuáles son los tipos de Modbus?
Los principales tipos de Modbus se diferencian por el formato de transmisión y el medio utilizado para intercambiar datos:
- Modbus RTU: transmite información en formato binario mediante conexiones seriales, principalmente RS-485. Es rápido, eficiente y ampliamente utilizado en entornos industriales.
- Modbus ASCII: envía los datos como caracteres ASCII a través de redes seriales. Facilita la lectura y el diagnóstico de los mensajes, aunque su transmisión es más lenta.
- Modbus TCP/IP: funciona sobre redes Ethernet y encapsula los mensajes Modbus dentro de paquetes TCP/IP. Permite integrar equipos industriales con sistemas informáticos y redes de mayor alcance.
La elección depende de la infraestructura disponible, la velocidad requerida, la distancia entre los dispositivos y la compatibilidad de los equipos.
¿Qué diferencia existe entre Modbus RTU, ASCII y TCP/IP?
Modbus RTU, ASCII y TCP/IP cumplen la misma función básica: intercambiar datos entre dispositivos. Sin embargo, utilizan distintos formatos, medios de transmisión y mecanismos de control. El siguiente cuadro permite comparar sus características:
| Característica | Modbus RTU | Modbus ASCII | Modbus TCP/IP |
|---|---|---|---|
| Formato de transmisión | Utiliza datos binarios compactos, lo que reduce el tamaño de cada mensaje. | Representa los datos mediante caracteres ASCII legibles. | Transmite mensajes Modbus binarios encapsulados en paquetes TCP/IP. |
| Medio físico | Redes seriales, principalmente RS-485; también puede utilizar RS-232. | Redes seriales mediante RS-232 o RS-485. | Redes Ethernet cableadas o inalámbricas. |
| Velocidad de comunicación | Alta y eficiente dentro de las limitaciones de una red serial. | Menor que RTU porque cada byte necesita dos caracteres ASCII. | Generalmente mayor, según la velocidad disponible en la red Ethernet. |
| Verificación de errores | Utiliza CRC para comprobar la integridad del mensaje recibido. | Emplea LRC para detectar errores durante la transmisión. | Se apoya en los mecanismos de control de Ethernet y TCP/IP. |
| Identificación de dispositivos | Cada equipo utiliza una dirección de servidor dentro de la red serial. | Asigna una dirección individual a cada equipo conectado. | Cada dispositivo se identifica mediante una dirección IP y un identificador de unidad. |
| Topología habitual | Un cliente se comunica con varios servidores conectados al mismo bus serial. | Mantiene una estructura similar a RTU, pero con mensajes en formato legible. | Permite integrar varios clientes y servidores dentro de una red Ethernet. |
| Distancia de comunicación | Puede alcanzar distancias considerables con RS-485, según el cableado y la velocidad. | Su alcance depende del estándar serial utilizado y de las condiciones de instalación. | Depende de la infraestructura Ethernet y puede ampliarse mediante switches o routers. |
| Cantidad de dispositivos | Está condicionada por las capacidades eléctricas y la configuración del bus serial. | Presenta limitaciones similares a Modbus RTU. | Ofrece mayor escalabilidad y facilita la conexión de numerosos equipos. |
| Configuración | Requiere ajustar dirección, velocidad, paridad y bits de parada. | Necesita configurar los mismos parámetros seriales que RTU. | Requiere configurar direcciones IP, puertos y parámetros de red. |
| Diagnóstico | Puede necesitar un analizador serial para interpretar las tramas. | Sus mensajes son más fáciles de leer y revisar manualmente. | Puede analizarse con herramientas de monitoreo de redes Ethernet. |
| Uso habitual | Maquinaria, sensores, medidores, variadores de frecuencia y PLC. | Equipos antiguos, sistemas heredados y aplicaciones de diagnóstico. | Sistemas SCADA, PLC, HMI, gateways y redes de automatización industrial. |
| Principal ventaja | Utiliza mensajes compactos, consume pocos recursos y funciona eficientemente. | Facilita la lectura e interpretación de los mensajes transmitidos. | Brinda mayor velocidad, escalabilidad e integración con redes informáticas. |
| Principal limitación | Exige una correcta instalación y configuración del cableado serial. | Transmite más datos y presenta menor eficiencia que Modbus RTU. | Requiere infraestructura Ethernet y medidas adicionales de ciberseguridad. |
Modbus RTU suele ser adecuado para redes seriales sencillas y equipos distribuidos en una planta. Modbus TCP/IP resulta conveniente cuando se necesita integrar numerosos dispositivos con sistemas informáticos, mientras que Modbus ASCII se conserva principalmente en instalaciones antiguas o aplicaciones donde la lectura directa de los mensajes facilita el diagnóstico.
¿Cómo se estructura una comunicación Modbus?
Una comunicación Modbus sigue un modelo de solicitud y respuesta. El dispositivo cliente inicia el intercambio enviando un mensaje al servidor, que procesa la instrucción y devuelve los datos solicitados o confirma la acción realizada.
En redes seriales, una trama suele incluir la dirección del dispositivo, el código de función, los datos y un campo para detectar errores. En Modbus TCP/IP se incorpora una cabecera MBAP que identifica la transacción y facilita el envío del mensaje a través de Ethernet. Esta estructura permite leer o modificar información de manera ordenada entre los equipos conectados.
¿Qué son los registros y las bobinas en Modbus?
Los registros y las bobinas son espacios utilizados para organizar la información de un dispositivo Modbus. Cada uno almacena un tipo específico de dato y posee una dirección que permite localizarlo durante la comunicación.
- Bobinas: almacenan valores binarios de un bit, como encendido, apagado, abierto o cerrado. Pueden leerse y modificarse.
- Entradas discretas: contienen estados binarios que únicamente pueden leerse.
- Registros de entrada: almacenan valores de 16 bits procedentes de sensores o instrumentos y son de solo lectura.
- Registros de retención: guardan valores de 16 bits que pueden leerse y escribirse, como parámetros de configuración o consignas.
El significado de cada dirección depende del mapa Modbus proporcionado por el fabricante del equipo.
Tal vez te interese leer: Bloqueo y etiquetado LOTO para prevenir accidentes laborales

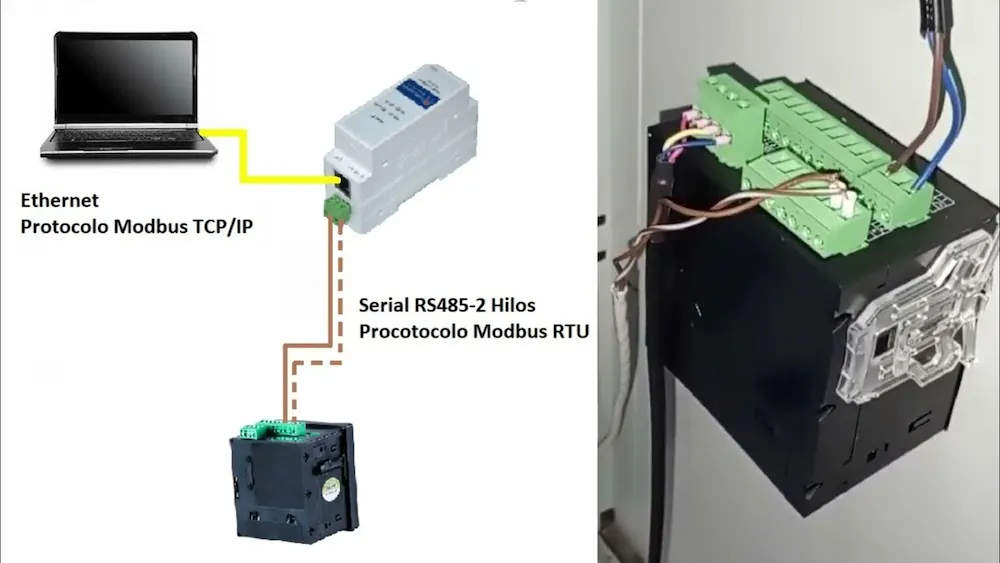

¿Qué son los códigos de función Modbus?
Los códigos de función son números que indican la operación que debe realizar el dispositivo receptor. Mediante estos códigos, el cliente puede solicitar la lectura de información, modificar valores o ejecutar funciones de diagnóstico.
Algunos de los códigos más utilizados son:
- 01: leer bobinas.
- 02: leer entradas discretas.
- 03: leer registros de retención.
- 04: leer registros de entrada.
- 05: escribir una bobina.
- 06: escribir un registro de retención.
- 15: escribir varias bobinas.
- 16: escribir varios registros de retención.
Si el servidor no puede completar la solicitud, devuelve una respuesta de excepción que informa el tipo de error detectado. Estos códigos y sus operaciones están definidos por la Modbus Organization.
¿Cómo se identifican los dispositivos en una red Modbus?
En una red Modbus serial, cada servidor recibe una dirección única, normalmente comprendida entre 1 y 247. El cliente incluye esta dirección en la solicitud para indicar qué equipo debe responder. Los demás dispositivos reciben el mensaje, pero lo ignoran al comprobar que no está dirigido a ellos.
En Modbus TCP/IP, los equipos se localizan principalmente mediante una dirección IP. El mensaje también incluye un identificador de unidad, especialmente útil cuando la comunicación atraviesa un gateway que conecta Ethernet con una red serial. Para evitar errores o respuestas duplicadas, no deben existir dos dispositivos con la misma dirección dentro del mismo segmento serial.
¿Qué medios de comunicación utiliza Modbus?
El protocolo Modbus puede funcionar sobre distintos medios físicos y tipos de red. Los más habituales son:
- RS-485: permite conectar varios dispositivos mediante un mismo bus serial y cubrir distancias relativamente amplias.
- RS-232: se utiliza principalmente para conexiones directas y de corta distancia entre dos equipos.
- Ethernet: permite implementar Modbus TCP/IP e integrar PLC, HMI, sistemas SCADA y computadoras industriales.
- Fibra óptica: puede utilizarse mediante convertidores cuando se necesitan mayores distancias o resistencia a interferencias electromagnéticas.
- Redes inalámbricas: Modbus TCP también puede transmitirse mediante Wi-Fi, radioenlaces o redes móviles usando equipos compatibles.
La elección depende de la distancia, velocidad, cantidad de dispositivos, interferencias presentes e infraestructura disponible.
¿Cuáles son las ventajas del protocolo Modbus?
El protocolo Modbus continúa utilizándose ampliamente por las siguientes ventajas:
- Posee una estructura sencilla de implementar y configurar.
- Es compatible con equipos de numerosos fabricantes.
- Permite integrar dispositivos antiguos con sistemas actuales.
- Puede funcionar mediante redes seriales o Ethernet.
- Requiere pocos recursos para intercambiar información.
- Facilita el monitoreo y control de variables industriales.
- Cuenta con amplia documentación y herramientas de diagnóstico.
- Permite conectar PLC, sensores, medidores, variadores y sistemas SCADA.
- No depende exclusivamente de un fabricante.
Estas características facilitan su aplicación tanto en instalaciones pequeñas como en redes industriales de mayor alcance.
¿Qué limitaciones tiene Modbus?
A pesar de su compatibilidad, Modbus presenta algunas limitaciones. En redes seriales, la velocidad y la cantidad de dispositivos son menores que en protocolos industriales más recientes. También requiere configurar correctamente el cableado, las direcciones, la velocidad de transmisión, la paridad y otros parámetros para evitar errores.
El protocolo tampoco define por sí mismo el significado de cada registro, por lo que es necesario consultar el mapa suministrado por el fabricante. Además, las implementaciones tradicionales carecen de autenticación y cifrado integrados. Modbus tampoco está diseñado para aplicaciones que necesitan sincronización precisa, transferencia de grandes volúmenes de datos o control de movimiento en tiempo real.
¿Qué tan seguro es el protocolo Modbus?
Las versiones tradicionales del protocolo Modbus no fueron diseñadas con mecanismos avanzados de ciberseguridad. Modbus RTU y Modbus TCP convencional no incorporan de forma nativa autenticación, cifrado ni control de permisos. Por ello, un equipo con acceso a la red podría intentar leer registros, modificar parámetros o enviar instrucciones no autorizadas.
Para reducir los riesgos se recomienda segmentar la red industrial, utilizar firewalls, restringir puertos, controlar los accesos remotos y monitorear el tráfico. También existe Modbus Security, una variante que emplea TLS y certificados digitales. Sin embargo, su uso requiere dispositivos y programas compatibles, por lo que las medidas de protección deben adaptarse a la infraestructura instalada.
¿En qué aplicaciones industriales se utiliza Modbus?
El protocolo Modbus se utiliza para supervisar y controlar equipos en diferentes sectores industriales. Algunas de sus aplicaciones más habituales son:
- Automatización de líneas de producción.
- Control de motores y variadores de frecuencia.
- Medición y gestión del consumo eléctrico.
- Sistemas de bombeo y tratamiento de agua.
- Supervisión de temperatura, presión, nivel y caudal.
- Integración de PLC con interfaces HMI y plataformas SCADA.
- Control de sistemas de climatización y ventilación.
- Monitoreo de plantas solares y otras instalaciones energéticas.
- Gestión técnica de edificios.
- Integración de maquinaria de distintos fabricantes.
Su flexibilidad permite centralizar los datos operativos y utilizarlos para supervisar procesos, generar alarmas, elaborar reportes o ejecutar acciones de control.
¿Cómo elegir el tipo de Modbus adecuado?
Para elegir el tipo de Modbus adecuado se deben evaluar la infraestructura disponible, la distancia entre los equipos, la velocidad requerida y la compatibilidad de los dispositivos. Cada variante responde a necesidades diferentes:
- Modbus RTU: adecuado para redes seriales con RS-485, equipos distribuidos y aplicaciones que requieren una comunicación sencilla y eficiente.
- Modbus ASCII: útil principalmente en sistemas antiguos o cuando se necesita interpretar las tramas con mayor facilidad.
- Modbus TCP/IP: recomendable para redes Ethernet que integran PLC, HMI, sistemas SCADA y numerosos dispositivos.
También conviene considerar las interferencias del entorno, la posibilidad de ampliar la red, los conocimientos del personal técnico y las medidas de ciberseguridad necesarias. Antes de implementar el protocolo, se debe revisar que todos los equipos admitan la misma variante y puedan configurarse con parámetros compatibles.
Tal vez te interese leer: Arco eléctrico: causas, riesgos y medidas de prevención

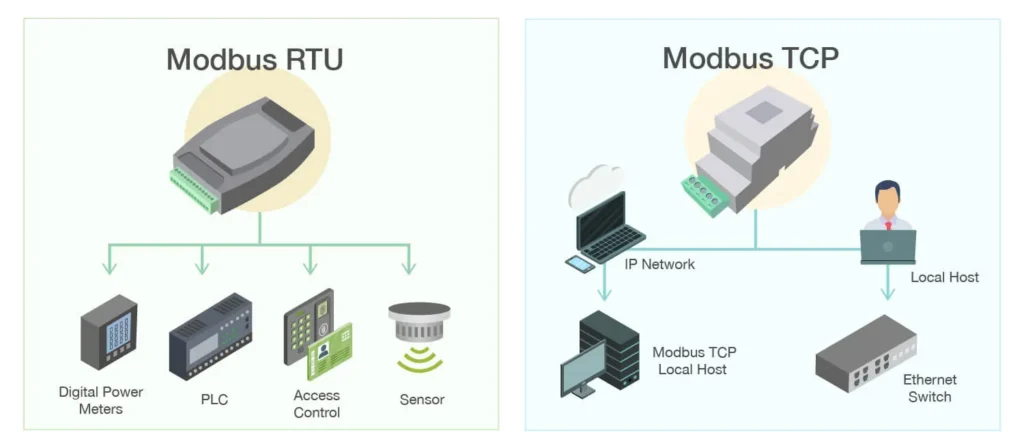

¿Modbus sigue siendo un protocolo vigente?
Sí, Modbus sigue siendo un protocolo vigente y ampliamente utilizado en automatización industrial, gestión energética, tratamiento de agua, climatización y control de edificios. Su permanencia se debe a su estructura sencilla, amplia documentación y compatibilidad con equipos de distintos fabricantes.
Modbus RTU continúa presente en instalaciones con redes seriales, mientras que Modbus TCP/IP facilita la integración con infraestructuras Ethernet y sistemas de supervisión actuales. Sin embargo, sus versiones tradicionales no incorporan autenticación ni cifrado, por lo que deben aplicarse medidas adicionales de ciberseguridad. Aunque existen protocolos más avanzados, Modbus continúa siendo una opción práctica para aplicaciones que no requieren comunicación determinista ni transferencia de grandes volúmenes de datos.
