Un contactor eléctrico es un dispositivo utilizado para controlar el encendido y apagado de equipos eléctricos, especialmente en instalaciones donde se trabaja con motores, bombas y otras máquinas. Es un elemento bastante común en el área industrial y forma parte de diferentes sistemas eléctricos.
Su uso permite manejar el funcionamiento de distintos equipos de una manera más práctica, por lo que es importante conocer sus características y la función que cumple dentro de una instalación. Además, existen diferentes tipos de contactores que pueden utilizarse según las necesidades de cada sistema. En este artículo conoceremos qué es un contactor eléctrico, cómo funciona y cuáles son las partes que lo forman. También veremos para qué sirve, dónde se utiliza y qué aspectos se deben tener en cuenta al momento de elegir uno.
Tal vez te interese: 5 Factores para elegir un proveedor de equipos industriales para tu negocio

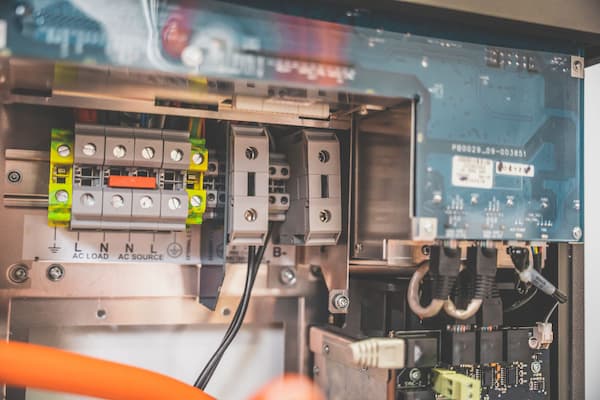

¿Qué es un contactor eléctrico?
Un contactor es un interruptor diseñado para encender y apagar máquinas de gran potencia, como motores industriales, bombas de agua o sistemas de iluminación. A diferencia de un interruptor común que presionas con la mano, este dispositivo te permite controlar equipos pesados a distancia y de forma segura, evitando que tengas que manipular directamente cables con altos voltajes.
¿Cómo funciona un contactor eléctrico?
Su funcionamiento empieza cuando el sistema envía una pequeña señal de corriente a la bobina interna del contactor. Al recibir esta electricidad, la bobina actúa como un imán y jala una pieza metálica en su interior, lo que hace que los contactos se unan y la energía fluya directo al motor o equipo para que empiece a trabajar.
Y cuando esa señal de control se interrumpe, el imán se apaga de inmediato y un resorte interno empuja los contactos de regreso a su posición original, cortando el paso de corriente y apagando la máquina al instante. Todo este proceso ocurre en una fracción de segundo y está diseñado para repetirse miles de veces sin malograr el dispositivo.

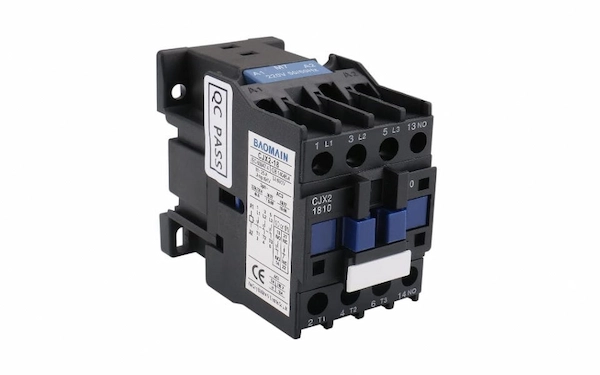

¿Para qué sirve un contactor eléctrico?
Un contactor eléctrico sirve para poner en marcha, detener y controlar el funcionamiento de diferentes equipos desde un circuito de mando. Esto resulta útil cuando una máquina debe encenderse o apagarse de forma frecuente.
Entre sus usos más comunes se encuentra el manejo de motores eléctricos, bombas de agua, sistemas de iluminación, equipos de calefacción, compresores y otras máquinas industriales. También puede utilizarse en sistemas automáticos donde varios equipos deben funcionar siguiendo determinadas órdenes.
Su uso permite centralizar el manejo de estos equipos y facilitar tareas como el arranque y la parada. Además, puede trabajar junto con otros dispositivos eléctricos que se encargan de proteger la instalación y los equipos conectados.
Tal vez te interese: ATS de Seguridad Laboral: Guía para Evaluar Riesgos Antes de Trabajar
¿Qué tipos de contactores eléctricos existen?
No todos los contactores están destinados a la misma aplicación. Por eso, antes de elegir uno es importante conocer el tipo de carga y las características del sistema donde será instalado.

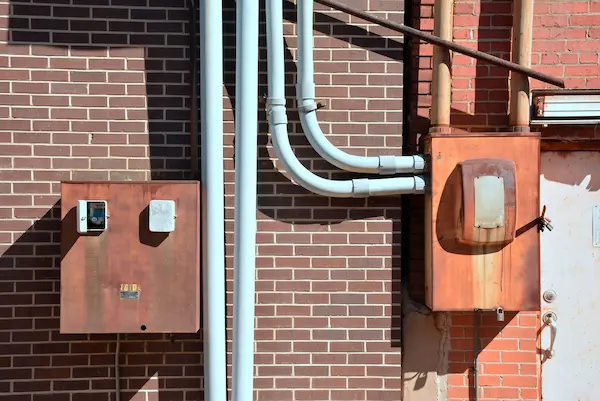

Contactor con bobina
El contactor con bobina utiliza una bobina electromagnética para accionar sus contactos y controlar un circuito eléctrico. Este tipo de dispositivo puede utilizarse para el encendido y apagado de motores, sistemas de iluminación, calefacción y otros equipos industriales.
En Gramsa se encuentran contactores con bobina destinados al control y la conmutación de circuitos, especialmente en aplicaciones donde se requiere controlar el flujo de corriente mediante un sistema de mando. También son utilizados en tableros eléctricos y procesos de control de potencia. La tensión de la bobina es un aspecto importante al momento de elegir el modelo, ya que debe ser compatible con la tensión disponible en el circuito de control.
Tal vez te interese: ¿Qué es un tablero eléctrico y para qué sirve en una instalación industrial?
Contactor para condensadores
El contactor para condensadores está diseñado para trabajar con bancos de condensadores utilizados en sistemas de corrección del factor de potencia. A diferencia de un contactor destinado principalmente al control de motores, este tipo de dispositivo está preparado para realizar la conexión y desconexión de los condensadores de una instalación.
La página de Gramsa señala que estos contactores incorporan resistencias de preinserción, cuya función es ayudar a reducir los efectos transitorios de corriente durante la conexión de los condensadores. Por ello, cuando una instalación utiliza bancos de condensadores, no se debe elegir un contactor únicamente por su capacidad de corriente. También es necesario considerar que el dispositivo sea adecuado para este tipo de aplicación.
¿Dónde se utilizan los contactores eléctricos?
Los contactores eléctricos pueden encontrarse en diferentes instalaciones donde se necesita controlar equipos o cargas de manera frecuente. Algunas de sus aplicaciones más comunes son las siguientes.
Motores eléctricos
Los motores eléctricos son una de las aplicaciones más conocidas de los contactores. El dispositivo permite controlar el arranque y la parada del motor desde un circuito de mando. Esto resulta especialmente útil en máquinas y procesos donde el motor debe funcionar durante determinados periodos o responder a diferentes señales de control.

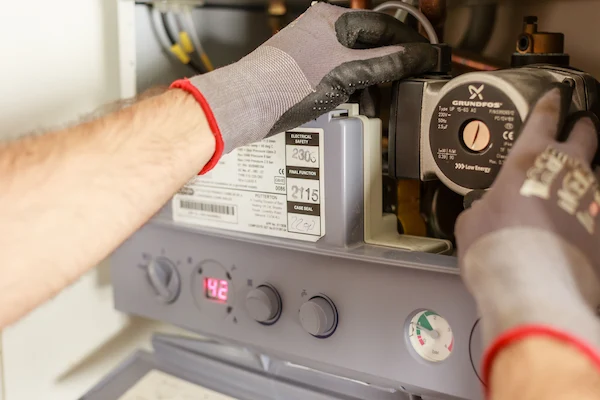

Tableros de control
Los tableros eléctricos reúnen diferentes componentes destinados a controlar y distribuir la energía dentro de una instalación. En estos espacios, los contactores pueden encargarse de realizar la conexión y desconexión de determinadas cargas. Su uso permite organizar mejor el circuito de control y separar las señales de mando de las cargas que requieren mayor corriente.
Tal vez te interese: ¿Qué es IPERC? Significado, tipos y ejemplos de aplicación
Sistemas de automatización
En los sistemas de automatización es común que diferentes equipos deban responder a señales de control. Un contactor puede recibir una señal procedente de un sistema de mando y utilizarla para conectar o desconectar una determinada carga. Por esta razón, forma parte de diferentes procesos donde se requiere realizar maniobras automáticas y repetitivas.
Bombas y maquinaria
Las bombas eléctricas y diferentes tipos de maquinaria también pueden utilizar contactores para controlar su funcionamiento. Por ejemplo, una bomba puede necesitar encenderse y detenerse de acuerdo con las condiciones de un determinado proceso. El contactor permite realizar estas maniobras desde el circuito de control.

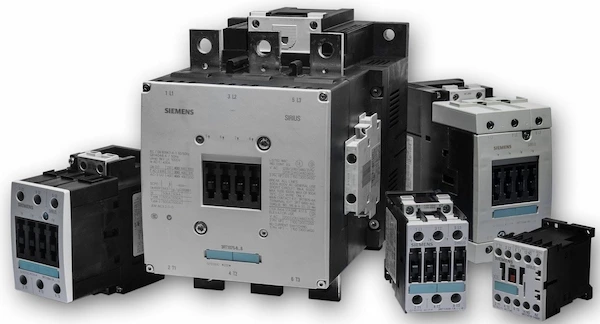

¿Qué partes tiene un contactor eléctrico?
Aunque existen diferentes modelos, los contactores cuentan con varios elementos que trabajan juntos para realizar la conexión y desconexión del circuito.
Tal vez te interese: Diagrama de Ishikawa: qué es, cómo hacerlo y ejemplos
Bobina
La bobina es la parte que recibe la señal eléctrica del circuito de control. Cuando recibe la tensión correspondiente, genera el campo magnético necesario para mover el mecanismo interno.
Núcleo y armadura
El núcleo y la armadura forman parte del sistema electromagnético. La armadura es la pieza móvil que se desplaza cuando la bobina es energizada y permite cambiar la posición de los contactos.
Contactos principales
Los contactos principales se encargan de abrir o cerrar el circuito de potencia. Cuando el contactor se activa, permiten que la corriente llegue al equipo conectado.
Contactos auxiliares
Los contactos auxiliares se utilizan en el circuito de control y pueden servir para señalización, enclavamiento o interacción con otros componentes.
Mecanismo de retorno
Cuando la bobina deja de recibir corriente, el mecanismo de retorno permite que la parte móvil vuelva a su posición inicial y que los contactos regresen a su estado anterior.
¿Cómo elegir un contactor eléctrico?
Para elegir un contactor eléctrico es importante revisar las características del equipo que se desea controlar y las condiciones en las que va a trabajar. No todos los contactores sirven para las mismas aplicaciones, por lo que es necesario comparar algunos datos antes de tomar una decisión.
Uno de los primeros aspectos que se debe revisar es la corriente y potencia de la carga. También es importante conocer el voltaje del circuito de control, ya que la bobina del contactor debe trabajar con la tensión correspondiente.
Otro punto a considerar es el tipo de carga y la frecuencia de uso. Un contactor destinado a un motor puede tener características diferentes a uno utilizado para iluminación u otro tipo de equipo. También conviene revisar la cantidad de contactos, el tipo de montaje y las condiciones de trabajo de la instalación.
Por último, es recomendable comprobar las especificaciones indicadas por el fabricante y elegir un modelo que sea compatible con el equipo y la instalación donde será utilizado. Esto ayuda a evitar problemas durante su funcionamiento y permite aprovechar correctamente sus características.
Aspectos clave antes de elegirlo
En resumen, los contactores forman parte de muchas instalaciones eléctricas y ayudan a hacer más fáciles el manejo de distintos equipos. Aunque su tamaño puede parecer pequeño frente a una máquina, cumple una tarea importante cuando se necesita ponerlo en marcha. Los contactores forman parte de muchas instalaciones eléctricas y ayudan a hacer más sencillo el manejo de distintos equipos. Aunque su tamaño puede parecer pequeño frente a una máquina, cumplen una tarea importante cuando se necesita ponerla en marcha o detenerla de forma práctica.
Conocer cómo funcionan y qué se debe tener en cuenta antes de elegirlos permite entender mejor su uso y evitar escoger un modelo que no sea adecuado para el equipo. Por eso, revisar sus características antes de realizar una compra es un paso que no se debe dejar de lado. Si quieres conocer las opciones disponibles, puedes visitar la categoría de contactores eléctricos en la página de Gramsa, donde encontrarás modelos para diferentes necesidades.
